Lorsqu'il s'agit de configurer une ligne d'extrusion de tuyaux en plastique, la compréhension des exigences d'espace d'installation est cruciale. En tant que fournisseur de lignes d'extrusion de tuyaux en plastique, j'ai rencontré de nombreux clients qui sont impatients de connaître l'espace nécessaire pour accueillir ces machines complexes. Dans ce blog, je vais me plonger dans les facteurs clés qui influencent l'espace d'installation pour une ligne d'extrusion de tuyaux en plastique et vous fournir un aperçu complet.
Facteurs affectant l'espace d'installation
1. Dimensions de la machine
La taille physique de la ligne d'extrusion de tuyaux en plastique elle-même est le facteur le plus évident. Différents types de lignes d'extrusion, commeLigne d'extrusion de tuyaux en PVC,Ligne d'extrusion de tuyaux RTP, etLigne d'extrusion de tuyaux HDPE, varier en dimensions. Généralement, les diamètres de tuyaux plus grands nécessitent des lignes d'extrusion plus longues et plus larges. Par exemple, une ligne conçue pour produire des tuyaux HDPE de grand diamètre peut avoir une extrudeuse plus longue, un réservoir de refroidissement plus grand et un système de transport et de coupe plus étendu, qui contribuent tous à une plus grande empreinte globale.
L'extrudeuse, qui est le cœur de la ligne d'extrusion, peut varier de quelques mètres à plus de dix mètres de longueur, selon sa capacité et le type de plastique qu'il traite. Le diamètre de la vis et la longueur de l'extrudeuse jouent également un rôle dans la détermination de sa taille. Un diamètre de vis plus grand et une longueur de vis plus longue sont souvent nécessaires pour des taux de sortie plus élevés, ce qui augmente à son tour les dimensions physiques de l'extrudeuse.
2. Équipement auxiliaire
En plus de la machine d'extrusion principale, une ligne d'extrusion de tuyaux en plastique nécessite plusieurs pièces d'équipement auxiliaires, qui prennent également de la place. Ceux-ci incluent:
- Hopper et système d'alimentation: Ceci est utilisé pour fournir le matériau plastique brut à l'extrudeuse. Selon le type de système d'alimentation (gravimétrique ou volumétrique), il peut avoir différentes tailles. Une trémie de grande capacité peut être nécessaire pour la production continue, ce qui ajoute aux exigences d'espace globales.
- Circuit de refroidissement: Le refroidissement est essentiel pour solidifier le tuyau en plastique extrudé. Les réservoirs de refroidissement ou les bains d'eau sont couramment utilisés, et leur taille dépend du diamètre du tuyau et de la vitesse de production. Des tuyaux plus importants et des taux de production plus élevés nécessitent des systèmes de refroidissement plus importants pour assurer un refroidissement approprié.
- Unité de transport: L'unité de transport est responsable de tirer le tuyau extrudé à une vitesse constante. Il se compose généralement d'un ensemble de rouleaux ou de ceintures et peut être assez grand, en particulier pour les lignes à haute capacité.
- Équipement de coupe et d'empilement: Une fois le tuyau extrudé et refroidi, il doit être coupé sur la longueur souhaitée et empilé. Les machines à découper, telles que des scies ou des couteaux volantes, et des systèmes d'empilement peuvent occuper une quantité importante d'espace au sol.
3. Entretien et autorisation opérationnelle
Il est important de laisser suffisamment d'espace autour de la ligne d'extrusion pour la maintenance et le fonctionnement. Le personnel de maintenance a besoin d'un accès facile à toutes les parties de la machine pour les inspections de routine, le nettoyage et les réparations. Cela signifie laisser suffisamment de dégagement de tous les côtés de l'équipement, généralement au moins 1 à 2 mètres.
Le dégagement opérationnel est également nécessaire pour que les travailleurs se déplacent en toute sécurité et effectuent des tâches telles que le chargement des matières premières, la surveillance du processus de production et la manipulation des tuyaux finis. Les allées doivent être suffisamment larges pour accueillir des chariots élévateurs ou d'autres équipements de manutention des matériaux si nécessaire.
4. Expansion future
Lors de la planification de l'espace d'installation, il est conseillé de considérer l'expansion future. À mesure que votre entreprise se développe, vous voudrez peut-être augmenter la capacité de production ou ajouter de nouvelles gammes de produits. Laisser un espace supplémentaire autour de la ligne d'extrusion existante peut faciliter l'installation d'équipement supplémentaire ou améliorer la configuration existante sans avoir à déplacer l'intégralité de l'installation de production.
Exigences de l'espace pour différents types de lignes d'extrusion de tuyaux en plastique

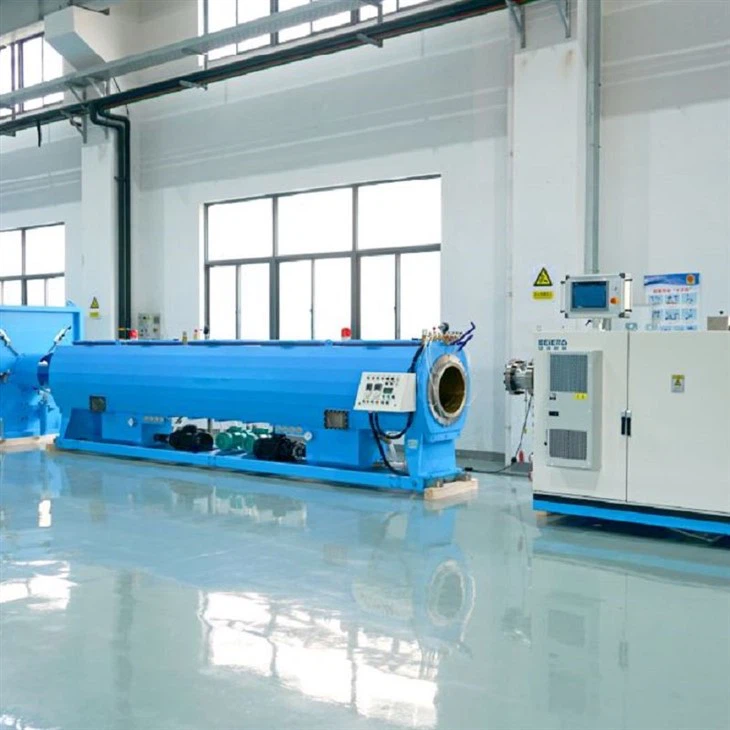

Ligne d'extrusion de tuyaux en PVC
Une ligne d'extrusion de tuyaux en PVC typique pour produire des tuyaux de petit à moyen diamètre (jusqu'à 110 mm) peut nécessiter un espace de plancher d'environ 20 à 30 mètres carrés. Cela comprend l'extrudeuse, le réservoir de refroidissement, l'unité de transport, la machine à découper et un espace pour l'équipement auxiliaire et le dégagement opérationnel.
Pour les plus grandes lignes d'extrusion de tuyaux en PVC capables de produire des tuyaux jusqu'à 630 mm ou plus, les exigences de l'espace peuvent augmenter considérablement. Ces lignes peuvent nécessiter une surface de plancher de 50 à 100 mètres carrés ou plus, selon la configuration spécifique et la présence de fonctionnalités supplémentaires telles qu'un réservoir d'étalonnage à vide.
Ligne d'extrusion de tuyaux RTP
Les lignes d'extrusion RTP (tuyaux thermoplastiques renforcées) sont plus complexes et nécessitent généralement plus d'espace par rapport aux lignes PVC ou HDPE standard. Le processus de renforcement ajoute des équipements et des étapes supplémentaires au processus de production, comme une machine à tresser ou à enrouler.
Une ligne d'extrusion de tuyaux RTP de base pour les tuyaux de petit diamètre peut avoir besoin d'environ 30 à 40 mètres carrés d'espace. Cependant, pour les tuyaux RTP de grand diamètre ou les lignes de production à haute capacité, les exigences de l'espace peuvent facilement dépasser 100 mètres carrés, en tenant compte de la taille de l'extrudeuse, de l'équipement de renforcement, du système de refroidissement et d'autres composants auxiliaires.
Ligne d'extrusion de tuyaux HDPE
Les lignes d'extrusion de tuyaux HDPE sont disponibles en différentes tailles et configurations. Pour la production à petite échelle de tuyaux HDPE avec des diamètres jusqu'à 50 mm, un espace de plancher d'environ 15 à 20 mètres carrés peut être suffisant.
Les lignes d'extrusion de tuyaux HDPE moyen à grande à grande échelle pour la production de tuyaux jusqu'à 630 mm ou plus peuvent nécessiter 40 à 80 mètres carrés ou plus. Ces lignes ont souvent des extrudeuses plus grandes, des réservoirs de refroidissement plus longs et des systèmes de transport et de coupe plus avancés, qui contribuent à l'augmentation des exigences de l'espace.
Conseils pour optimiser l'espace d'installation
1. Design compact
Lors de la sélection d'une ligne d'extrusion de tuyaux en plastique, recherchez des modèles avec une conception compacte. Certains fabricants proposent des solutions innovantes qui réduisent l'empreinte globale de l'équipement sans sacrifier les performances. Par exemple, les lignes d'extrusion modulaires peuvent être configurées de manière plus économe en espace, vous permettant de personnaliser la configuration en fonction de vos besoins spécifiques.
2. Utilisation de l'espace vertical
En plus de l'espace au sol, envisagez d'utiliser l'espace vertical. Certains équipements auxiliaires, tels que les trémies et les bacs de stockage, peuvent être installés sur des plates-formes ou des racks élevés pour libérer un espace de plancher. Cela peut être particulièrement utile dans les installations avec une surface d'étage limitée.
3. Planification de disposition efficace
Une bonne planification de disposition est essentielle pour optimiser l'espace. Disposez l'équipement dans une séquence logique pour minimiser la distance entre les différents composants et réduire le besoin d'allées excessives. Considérez le flux des matières premières, le mouvement des tuyaux extrudés et les exigences d'accès pour la maintenance et le fonctionnement.
Conclusion
Comprendre les exigences d'espace d'installation pour une ligne d'extrusion de tuyaux en plastique est essentiel pour une configuration réussie. En considérant des facteurs tels que les dimensions de la machine, l'équipement auxiliaire, la maintenance et la clairance opérationnelle et l'expansion future, vous pouvez vous assurer que vous disposez de suffisamment d'espace pour accueillir votre ligne d'extrusion et de le faire fonctionner efficacement.
Si vous êtes sur le marché pour une ligne d'extrusion de tuyaux en plastique et que vous avez besoin de plus d'informations sur les exigences de l'espace ou d'autres aspects de nos produits, nous sommes là pour vous aider. Notre équipe d'experts peut vous fournir des spécifications et des conseils détaillés pour vous aider à prendre une décision éclairée. N'hésitez pas à nous contacter pour une consultation et à commencer votre voyage vers une opération de production de tuyaux en plastique réussie.
Références
- "Manuel de technologie d'extrusion en plastique" par Allan Griff
- "Extrusion: le guide et manuel de traitement définitif" par Christopher Rauwendaal
